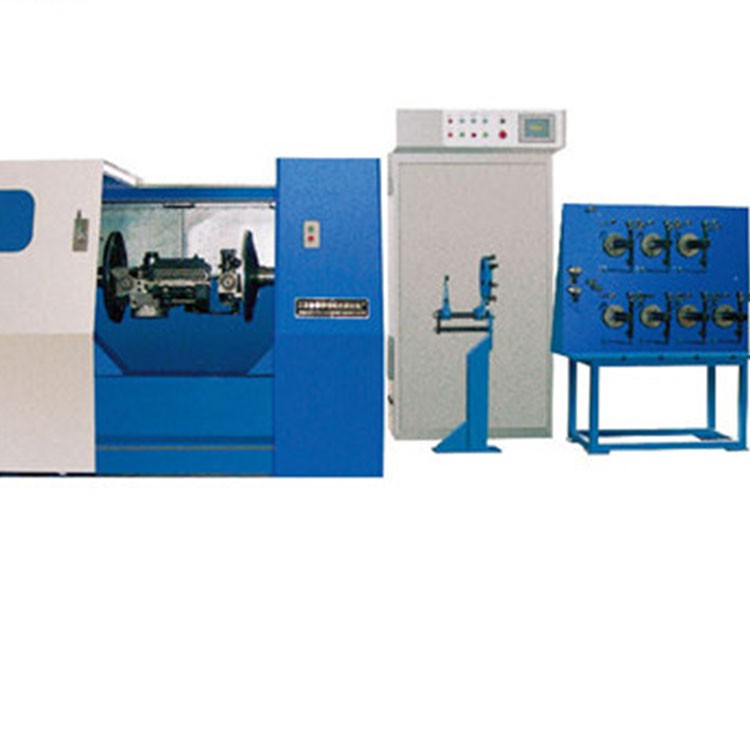

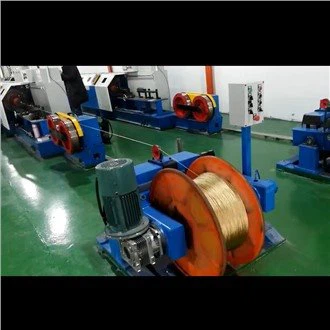

Машина за навиване с двойно усукване

Серийният номер

Име на закупеното оборудване

Габаритни размери

Модел

Броят на

Теглото на

1

Високоскоростен туистър на тръби

Ширина 1000* височина 1300* дължина 6800

6/165

2200 кг

Състав на оборудването

1, оборудването се състои от централна линия, цев, формиране, тяга, прибираща линия, електрическа контролна част;

Проект

Серийният номер

Структура на оборудването

Функционални изисквания и параметри на устройството

Забележка

Базата

това

работа

мога

и

женшен

Броя

1

Диаметър на телта преди усукване (мм)

0.1 ~ 0.30

2

Диаметър след усукване (мм)

0.3 ~ 1.5

3

Диапазон на усукване (мм)

1 ~ 50

4

Скорост на оборудването (об/мин)

Максимална скорост 3000 RPM, работна скорост 2800 RPM, регулиране на скоростта на оборудването може да се зададе с парола (контрол на функцията на PLC)

5

Работна посока на оборудването

С лице към устройството, проводникът е от дясната страна

6

Посока на усукване на системата

S/Z

7

Режим на резба на тръби

Нарязването на резба

8

Диапазон на якост на стоманената тел (Mpa)

600 ~ 2800

9

Спрете, когато се достигне предварително проектираната дължина на метъра

Измервателният уред приема PLC автоматично спиране на измервателния уред, точност на измервателния уред, по-малка или равна на 1,5 процента.

10

Оборудването трябва да спре автоматично, когато се открие прекъсната линия в областта на корпуса на цилиндъра и натискащата матрица

Оборудването има алармено устройство за спиране на прекъсване.

11

Вътре в предпазния капак е монтирано LED осветление

За удароустойчиви лампи и фенери трябва да се осигури предпазна защита на повърхността, за да се избегне сблъсък на други предмети и стоманена тел

12

щит

Всяко I-колело съответства на прозорец за наблюдение. Видимият прозорец е изработен от закалено стъкло, а предпазният капак се отваря гъвкаво нагоре и надолу с безшевна стоманена тръба. Машината може да бъде спряна незабавно, ако е отворена на по-малко или равно на 150 мм. Когато предпазният капак е отворен и не е заключен, платформата може само да се мести, но не може да се стартира нормално. Максималният шум е 82 dB, тестван на разстояние от 1000 мм от защитния капак

Поставете централния проводник

Тип хранене

невъртящ се

I система за крик на колела

Има вал тип, носеща опора механична линия с постоянно напрежение.

Амортисьорната система

Използвайте специален устойчив на износване винт за регулиране на пружината на въжето

Диапазон на диаметъра на освобождаващо I-колело (мм)

165 (Съгласно изискванията на I-wheel на потребителя)

Вътре в цилиндъра работното колело полага линията

13

I система за крик на колела

Има тип вал, носеща опора, механично разреждане с постоянно напрежение, колебанията на напрежението са по-малки от 1N, обхват на напрежението 1 ~ 15N.

14

Амортисьорната система

Използвайте специален устойчив на износване винт за регулиране на пружината на въжето

15

Диапазон на диаметъра на освобождаващо I-колело (мм)

165 (Съгласно изискванията на I-wheel на потребителя)

Цилиндрова част

16

Броят на I-колелата във всеки цилиндър

6 *1 секция =6

17

Тип кабелна система на цилиндъра

Монтирайте водещото колело на всеки завой, за да преминете линията, и се уверете, че стоманената тел не се плъзга при полагане на линията.

18

Вътрешен диаметър на дюзата от волфрамов карбид за външно прокарване на проводници

Накрайникът за резба е изработен от твърда сплав YG8 материал, с вътрешен диаметър 5 мм. Закрепва се чрез затягане на винтове и лепило, за да се осигури надеждно фиксиране.

19

Изход за тел Ъгъл на телената тава

Максималният ъгъл от телената дюза в центъра на цветната плоча до телената дюза на стената на цевта не трябва да надвишава 30 градуса. Максималният ъгъл на двете прекъснати линии от изхода на телта на първата цев до входа на телта на последната цев не трябва да надвишава 25 градуса. Максималният ъгъл на прекъснатите линии от изходната дюза на телта на втория цев към изхода на проводника на разделителния диск не трябва да надвишава 25 градуса. Специална матрица от сплав трябва да бъде инсталирана на изхода или огъването, за да се гарантира, че стоманената тел не се изплъзва от сплав умира.

20

Опорен лагер на цилиндъра

Голям лагер

Марка NSK

21

Поддръжка на цилиндъра с голямо смазване на лагера

Смазани с грес, всеки лагер е монтиран на лагерната седалка, работна температура по-малка или равна на 75 градуса

22

Конструкция на лагерната седалка

Ковко желязо. (QT - 400)

23

Дебелина на стената (мм)

Не по-малко от 9 мм

24

Динамична система на цилиндровата система

Разграничават се стоп и аварийно спиране. Нормалното спиране трябва да бъде спряно след забавяне, което може да се постигне чрез спиране с консумация на енергия и други методи. Нормалното спирачно време за спиране е по-малко от 20 секунди, а аварийното спиране трябва да бъде завършено в рамките на 10 секунди. Спирачните накладки се сменят лесно след износване.

25

Заключване на I-колелото на рамката на тавата

Рамката на телената тава е снабдена с лагер на вала за поддържане на вертикално полагане на постоянно напрежение и устройство за автоматично регулиране, за да се гарантира, че всяка стоманена тел и нишка се разпределят равномерно. Регулиране на винта за амортизиране на напрежението за работа от дясната ръка. производствените нужди на I-колело ø 165.

26

I режим на лагер на колелото

Хоризонтално поддържащо окабеляване

27

Амортисьор на колелата в телена тава

Автоматично регулиране на устройството за опъване на тел, уверете се, че всяка стоманена тел е еднаква линия. I колело на линията, амортизиращ колан монтиран пружина, амортисьор за регулиране на напрежението за дясна работа.

28

Устройство за откриване на счупена линия

Аларма за прекъсване на линията, PLC програмно управление.

29

Паралелен дизайн на цилиндъра

Тялото на цевта е външна линия за резба, уверете се, че стоманената тел от изхода на тялото на цевта до затварящия отвор на пресовата матрица е равномерна и няма феномен на напречно огъване, а максималният ъгъл на сгъване между изходния отвор на тялото на цевта и изходното устие на телената плоча не трябва да надвишават 25 градуса.

30

Базата домакин

Секция стомана плюс стомана плюс бетон

31

Кутия за задвижване на шпиндела

Безшпиндово задвижване

В
Формата
■ площ
Домейнът

32

Разпределение на отворите на телената тава

Комплект от 6 отвора. Дюзата за резба на всеки комплект телена тава е изработена от твърда сплав YG6X материал, вътрешният диаметър на дюзата за резба е 5 мм, а методът на фиксиране на лепило е възприет, за да се осигури надеждно фиксиране.

33

Апарат за предварителна деформация

Байонетната инсталация е запазена и персонализирана според спецификациите на структурата на продукта

34

Ъгъл на затваряне на матрицата

25 градуса или по-малко

35

Структура на държача на матрицата за пресова линия

Притискащата пружина регулира налягането

36

Размер на матрицата за пресоване

60*40*(20 плюс 20) ДЪЛЖИНА * ширина * височина (височина: размер 40 след затваряне на две части)

Може да се персонализира

37

Мобилна основа за калъп

Рамката на матрицата за пресоване на линията приема направляваща релса с жлеб "ластовича опашка", за да се регулира и движи гъвкаво

38

След деформатора

Персонализирайте според спецификациите за структурата на продукта

Задържане
водя
колело

39

сцепление

Синхронизиране на електрическото управление

40

Диаметър на тяговото колело мм

159 * 2 ￠

41

Тип тягово колело жлеб/плоскост

U жлеб

42

Система за поддържане на тягови колела

Носеща опора

43

Брой слотове/диаметър на процепа

Член 8 до 9 / R3mm

44

Твърдост на процепа

Материал на тяговото колело GCr15, твърдост по-голяма или равна на HRC58-60o

45

Реализацията на трансформация на усукващо разстояние

PLC безстепенно променлива скорост

46

Устройството за измерване

Единият край на тяговото колело е близо до превключвателя

47

Електронно измервателно устройство

PLC електронен измервателен уред, дисплей на екрана на дисплея

48

Път за шофиране

Единични активни и двойни тягови колела

Затворен
ред
линия

49

Лентов кабел

Управление на серво мотора

50

Режим на движение на редове

Линия със сферичен винт, реверсиране на PLC управление

51

Вертикално/хоризонтално регулиращо колело

Ролката има R канал, носеща стомана

52

Поддръжка на затворена линия

Приемащото i-колело приема механичен пневматичен тип горна част

53

Поемане на напрежението

Закачете линията за прибиране с постоянно напрежение.

54

Размер диаметър на приемащото I-колело (мм)

Клиентът да предостави

Карай
динамичен
Отдел на
система
/
електричество
контрол

55

предаване

Няма

56

Драйверът на хоста

Моторът задвижва цилиндъра да се върти

57

Главен двигател

Двигател с променлива честота (5.5KW)

58

сцепление

Серво мотор

59

Поемащ мотор

Мотор за преобразуване на честота

60

Основен контрол на оборотите на двигателя

Инверторът

61

Пълно електрическо управление на машината

PLC програмно управление

62

дисплей

Тъч скрийн
